La radiologie numérique pour les vétérinaires









Appareils radiologiques analogiques et numériques vétérinaires














En radiologie, tout comme en photographie, le film argentique a fait place au numérique depuis une petite dizaine d’années. Nous pouvons résumer ces technologies comme suit:

- 1) Film argentique

- 2) CR (Computed Radiology-Radiologie Numérisée)


- 3) DR (Direct Digital Radiology-Radiologie Digitale Directe) :


- a) CCD (Charged Coupled Device- Dispositif à Transfert de Charge)

- b) Détecteurs Plans (Flat Panels):

- Direct

- Indirect













Radiologie Analogique


Film argentique:

Cassettes avec film et écrans renforçateurs

Système de développement requis (développement automatique ou manuel)

Principe: le rayonnement X impressionne le film. Les écrans renforçateurs accentuent l’intensité de l’image sur le film

Radiologie Digitale


Radiologie Digitale Indirecte

CR (Computed Radiology) appelée aussi cassette au phosphore:

utilise un équipement équivalent à la radiologie conventionnelle sauf que le film est remplacé par une cassette au phosphore qui enregistre une image digitale latente. Par conséquent, au lieu de développer le film dans une développeuse ou une chambre noire, la cassette au phosphore est lue dans un scanner digital qui transfère l’image ainsi obtenue vers un ordinateur. L’image digitale peut ainsi être visualisée et subir tous les traitements disponibles en utilisant différents logiciels, tels que contraste, brillance, agrandissement, mesure de distances,etc…


Radiologie Digitale Directe


DR (Direct Digital Radiology-Radiologie Digitale Directe)

La Radiologie Digitale Directe permet d’obtenir une image digitale directement sur l’écran de l’ordinateur. Deux types de détecteurs peuvent être utilisés:

- détecteur à caméra CCD (Charged Coupled Device - Dispositif à Transfert de Charge)

- détecteur plan (Flat Panel)

Détecteur à caméra CCD (Charged Coupled Device - Dispositif à Transfert de Charge)

Dans ce type de détecteur, le rayonnement X traverse le patient et vient frapper un écran à Iodure de Caesium ou à oxyde de Gadolinium. Cet écran transforme le rayonnement X en lumière. Cette lumière est canalisée au travers d’un objectif pour finalement atteindre le chip CCD proprement dit de la caméra. De la sortie de la caméra, l’image digitale est envoyée vers l’ordinateur.

Détecteurs plans:

Il y a deux types de détecteurs plans:

- détecteur plan direct:

le rayonnement X est transformé directement en signal électrique en traversant un semi conducteur à base de sélénium. Ce signal représentant l’image est envoyée vers l’ordinateur.

- détecteur plan indirect:

le rayonnement X traverse un écran à iodure de caesium qui le transforme en lumière. Ces signaux lumineux viennent frapper une batterie de photodiodes qui transforment la lumière en signaux électriques. Ce signal représentant l’image est envoyée vers l’ordinateur.




Merci à Lilo le plus sympathique des italo-belges que je connaisse et le meilleur danseur de "sévillannes"!

Pour + d'infos: http://www.medex.be/fr/index.php

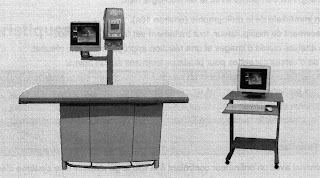

Lieu de démonstration du DigiVex FP: clinique vétérinaire de St Martin de Ré

Cet appareil de radiographie est commercialisé par COVETO; l'installation est assurée par leurs bons soins
http://www.coveto.fr/html/index.php
